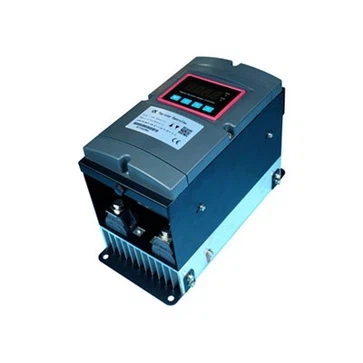

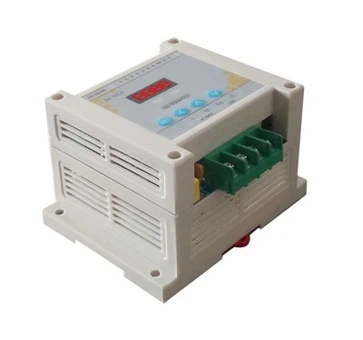

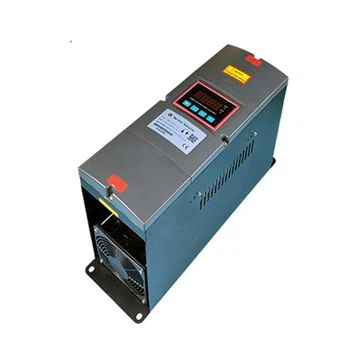

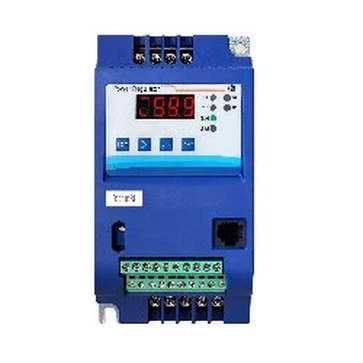

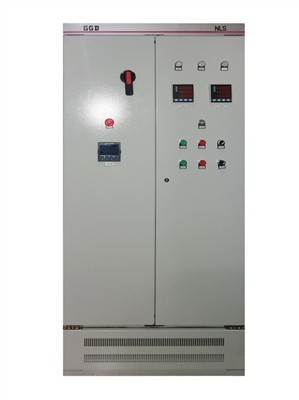

Tiristorski industrijski regulator snage grijanja (također poznat kao tiristorski regulator snage ili SCR regulator snage) jezgreni je upravljački uređaj za industrijsko grijanje s tiristorima kao osnovnim sklopnim elementom. Postiže bezstupanjsku regulaciju snage kroz dvije osnovne metode upravljanja: okidanje-faznog pomaka i okidanje-prelaska nule, te je prikladan za različita industrijska opterećenja grijanja. To je-kontrolni alat za uštedu energije u području industrijskog električnog grijanja.
Osnovni način rada
Okidanje-pomaka faze
Odgodite aktivaciju tiristora unutar svakog polu-ciklusa AC napajanja i prilagodite efektivnu vrijednost izlaznog napona promjenom veličine kuta vodljivosti. Što je manji kut vodljivosti, niži su izlazni napon i snaga. Ovom se metodom može postići kontinuirana i glatka regulacija snage, s velikom brzinom odziva. Pogodan je za scenarije kao što su otporne peći i peći za kaljenje koje imaju visoke zahtjeve za kontinuitet snage grijanja. Međutim, može izazvati elektromagnetske smetnje i obično se mora koristiti zajedno s filtrom.
Okidač -prelaska nule
Na nultoj -točki prijelaza izmjeničnog napona, tiristor se pokreće da provodi i isključi se, stvarajući potpuni sinusni val. Regulira prosječnu snagu kontroliranjem broja ciklusa provođenja po jedinici vremena, kao što je provođenje 5 ciklusa i isključivanje 5 ciklusa u sekundi kako bi se postigla izlazna snaga od 50%. Ova metoda gotovo da nema elektromagnetskih smetnji i može spriječiti strujne udare od oštećenja grijaćih elemenata. Pogodan je za scenarije osjetljive na smetnje, kao što su laboratorijske pećnice i kupke s konstantnom temperaturom u poluvodičkim procesima.
Izvanredne prednosti
Precizna kontrola temperature i ušteda energije
Opremljen PID algoritmom zatvorene-petlje, točnost kontrole temperature može doseći ±0,5%-±1%, čime se može stabilno održavati konstantna temperatura potrebna za industrijsko grijanje. U usporedbi s "potpuno uključenim i potpuno isključenim" načinom upravljanja tradicionalnih releja, može uskladiti izlaznu snagu prema potrebi, izbjegavajući rasipanje energije uzrokovano pretjeranim zagrijavanjem. Nakon primjene u nekim industrijskim scenarijima, -stopa uštede energije može se znatno poboljšati. Podržava tri načina povratne sprege istovremeno: konstantni napon, konstantna struja i konstantna snaga. Čak i ako napon napajanja varira za ±10% ili se impedancija opterećenja promijeni za 10 puta, parametri grijanja mogu se i dalje održavati stabilnima.
Snažna prilagodljivost i stabilnost
Kompatibilni s konvencionalnim industrijskim naponima kao što su 220V i 380V, neki modeli mogu se prilagoditi za posebne napone kao što je 660V, i mogu biti kompatibilni s različitim tipovima grijaćih opterećenja uključujući otporna, induktivna opterećenja i primarnu stranu transformatora. Nema mehaničkih kontakata, otporan je na česta preklapanja i ima radni vijek koji daleko premašuje radni vijek tradicionalnih mehaničkih prekidača. Istodobno ima funkciju mekog pokretanja, koja može smanjiti utjecaj na električnu mrežu tijekom pokretanja i osigurati stabilan rad sustava grijanja.
Integrirana zaštita i jednostavno međusobno povezivanje
Glavni modeli općenito imaju višestruke ugrađene-zaštitne funkcije kao što su prekostruja, gubitak faze, redoslijed faza i pregrijavanje tiristora. Neki također imaju detekciju previsoke-temperature rashladnog tijela i zaštitu od sporog isključivanja, čime se može brzo izbjeći rizik od kvara opreme. Osim toga, kompatibilan je s industrijskim standardnim kontrolnim signalima kao što su 4-20 mA i 0-10 V, i može se neprimjetno integrirati s PLCS-om, instrumentima za kontrolu temperature i drugim uređajima. Također podržava jedan instrument koji kontrolira višestruke okidačke ploče, ispunjavajući zahtjeve centraliziranog upravljanja i kontrole industrijskih automatiziranih sustava grijanja.
Tipični scenariji primjene
Ova vrsta regulatora naširoko se koristi u raznim područjima povezanim s industrijskim grijanjem.
U metalurškoj industriji, može se koristiti za kontrolu temperature u pećima za slanu kupku, indukcijskim pećima s frekvencijom napajanja i pećima za toplinsku obradu, osiguravajući temperaturnu stabilnost žarenja metala, gašenja i drugih procesa.
U industriji stakla i keramike, kompatibilan je s opremom kao što su peći za taljenje stakla i tunelske električne peći, precizno kontrolirajući temperaturu zagrijavanja za stvaranje rastaljenog stakla i sinteriranje keramike.
U području kemijskog inženjerstva može prilagoditi snagu grijanja sustava kao što je destilacijsko isparavanje i grijanje cjevovoda kako bi se spriječilo da temperaturne fluktuacije utječu na učinak kemijskih reakcija.
Osim toga, također se može koristiti u scenarijima kao što je zagrijavanje cijevi stroja za injekcijsko prešanje, kontrola temperature opreme za vakuumsko premazivanje i zagrijavanje peći u strojevima za metalurgiju praha.
Mjere opreza pri uporabi
Naglasite disipaciju topline
Tiristori stvaraju značajnu toplinu tijekom-radnje velike snage. Modeli sa strujom većom ili jednakom 50 A trebali bi biti opremljeni hladnjakom, ventilatorima ili čak sustavima vodenog hlađenja kako bi se osiguralo da temperatura podloge za raspršivanje topline ne prelazi 80 stupnjeva, čime se sprječava oštećenje komponenti uslijed pregrijavanja.
Prilagodba opterećenja i potiskivanje smetnji
Za induktivna opterećenja kao što je oprema za grijanje s transformatorima, potrebno je instalirati RC apsorpcijski krug za suzbijanje prenapona pri isključivanju. Kapacitivna opterećenja mogu zahtijevati serijski induktor za ograničenje struje. Ako se usvoji metoda okidanja-faznog pomaka, sklona je harmonijskim smetnjama s električnom mrežom. U takvim slučajevima može se dodati ulazni filtar za optimizaciju.
Rezervna margina snage
Prilikom odabira modela treba rezervirati rezervu od oko 1,5 puta trenutnog kapaciteta kako bi se izbjeglo preopterećenje opreme uzrokovano naglim povećanjem opterećenja grijanja. U isto vrijeme odaberite jedno-fazne ili tro-fazne modele na temelju ukupne snage sustava grijanja kako biste osigurali usklađenost snage.
